A metrológiai laboratóriumokban, az ellenőrző intézményekben és a precíziós berendezések gyártásában az igazi kihívás nem csupán a nagy kezdeti pontosság elérése -, hanem ennek a pontosságnak a megőrzése a folyamatos működés során.
Sok precíziós veszteség nem anyaghibából, hanem a helytelen telepítésből, a rossz környezeti ellenőrzésből és a nem szabványos kalibrálási gyakorlatból ered. A tudományosan ellenőrzött telepítési és kalibrálási munkafolyamat jelentősen növelheti a méretstabilitást, meghosszabbíthatja a kalibrációs ciklusokat és biztosíthatja a teljes metrológiai nyomon követhetőséget.
Ez a cikk egy praktikus, 7 lépésből álló szabványosított munkafolyamatot ismertet, amely segítprecíziós gránit mérőeszközök0,2 μm-nél kisebb pontosságú eltolódást érhet el öt év alatt, miközben csökkenti az újrakalibrálás gyakoriságát és a hosszú távú működési költségeket.
Miért határozza meg a szabványos telepítés a hosszú távú{0}}pontosságot?

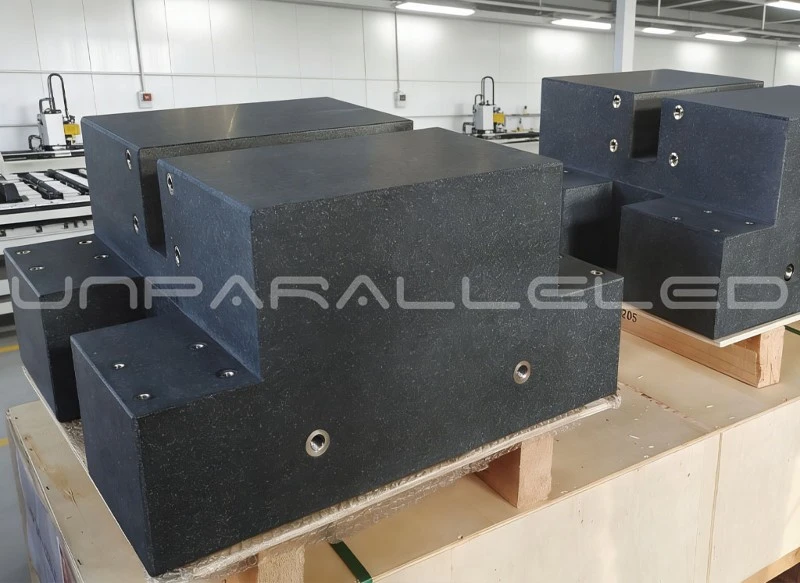

A precíziós gránit mérőeszközöket széles körben használják koordinátamérő rendszerekben, optikai ellenőrző platformokon, lézeres kalibrációs beállításokban és ultra-precíziós megmunkálási ellenőrzésekben. Méretbeli integritásuk közvetlenül befolyásolja a mérési megbízhatóságot.
A nem megfelelő kezelés és beállítás a következőket okozhatja:
Strukturális feszültségkoncentráció
Maradandó geometriai alakváltozás
Hőtorzítási hibák
Fokozott vibrációs érzékenység
A nyomon követhetőség megfelelőségének elvesztése
Ezért elengedhetetlenek a szabványosított mérnöki eljárások.
Lépés 1 - Az alapozás előkészítése
A stabil alap elszigeteli a külső interferenciát és megakadályozza a feszültség deformációját.
Főbb követelmények:
Megfelelő teherbírású{0}}vasbeton alap
Rezgéscsillapító-betétek vagy szigetelő rögzítők, ahol szükséges
Üreges padlók vagy felfüggesztett szerkezetek kerülése
A talaj síkságának eltérése a telepítési tűréshatáron belül
A szerkezetileg instabil alap tartósan veszélyeztetheti a mérési pontosságot.
Lépés 2 - Precíziós szintbeállítás
A szintezés egyenletes terheléseloszlást biztosít, és megakadályozza a hosszú távú -geometriai eltolódást.
Bevált gyakorlatok:
Használjon nagy{0}}felbontású elektronikus szintezőket vagy autokollimátorokat
Több-pontos támogatási beállítás az átlós kiegyensúlyozást követően
Fokozatos korrekciós ciklusok a torziós feszültség megelőzésére
Végső szintellenőrzés 24 órás stabilizálás után
A nem megfelelő szintezés a korai pontosságromlás egyik leggyakoribb oka.
Lépés 3 - Ellenőrzött előfeszítés és rögzítés
A túlzott vagy egyenetlen rögzítés belső feszültséget okoz, amely idővel fokozatosan feloldódhat.
Az ellenőrzés alapelvei:
Használjon korlátozott nyomatékú{0}}rögzítőszerszámokat
Kövesse a szimmetrikus meghúzási sorrendet
Kerülje a merev túl{0}}korlátozást a gránit és a fém felületek között
Ha szükséges, vezessen be megfelelő pufferrétegeket
A megfelelő előterhelés-kezelés megőrzi a gránit természetes feszültségmentes{0}tulajdonságait.
4 -. lépés Hőstabilizálás
A hőmérséklet-ingadozás a méretstabilitást befolyásoló domináns tényező.
Környezetvédelmi ellenőrzések:
A környezeti hőmérsékletet 20 ± 0,5 fokon kell tartani
Korlátozza a hőmérséklet-gradienseket a szerkezetben
Kerülje a közvetlen légáramlást a HVAC szellőzőnyílásokból
Stabilizációs időszak 24-48 óra az első ellenőrzés előtt
Mivel a gránitnak alacsony a hőtágulása, a stabil környezet lehetővé teszi, hogy anyagi előnyei teljes mértékben megnyilvánuljanak.
5 -. lépés A pontosság kezdeti ellenőrzése
Az első cikkvizsgálat megállapítja a kiindulási pontossági adatokat.
Az ellenőrző elemek a következők:
Laposság
Egyenesség
Négyszögletűség
Párhuzamosság
Felületi integritás
Minden mérésnek nyomon követhetőnek kell lennie az ISO vagy CNAS által akkreditált laboratóriumokban a globális metrológiai megfelelőség biztosítása érdekében.
Ez az alapvonal a hosszú távú{0}}eltolódás-elemzés referenciapontjává válik.
6 -. lépés: Időszakos kalibrálás tervezése
A tudományos kalibrálási időközök megakadályozzák a szükségtelen leállásokat, miközben fenntartják a megfelelőséget.
Javasolt gyakorlatok:
Hozzon létre drift-előrejelzési modelleket a használati gyakoriság alapján
Többszintű kalibrációs ciklusok meghatározása (havi ellenőrzés, éves kalibrálás)
Rögzítse a történelmi eltolódási görbéket a trendelemzéshez
Az összehasonlításhoz használjon nyomon követhető referenciaműtermékeket
A jól karbantartott gránit mérőeszközök 3–4-szeresére növelhetik a kalibrálási intervallumot a fém alternatívákhoz képest.
7 -. lépés: Hibaelhárítás és eltolódások kezelése
Az anomáliák korai felismerése megakadályozza a kumulatív pontosságvesztést.
Gyakori problémák és válaszok:
| probléma | Kiváltó ok | Javító intézkedés |
|---|---|---|
| Lokális lapossági eltérés | Egyenetlen alapozás | Re{0}}szintezze el és erősítse meg az alapot |
| Progresszív pontosságeltolódás | Hőingadozás | A környezeti ellenőrzés javítása |
| Hirtelen mérési anomália | Külső vibrációs interferencia | Telepítsen rezgésszigetelést |
| Felületi sérülés | Nem megfelelő kezelés | Újra-lapolás és élvédelem |
A megelőző karbantartás hosszú távú{0}}megbízhatóságot biztosít.
A környezetvédelmi és kezelési szabályokat gyakran figyelmen kívül hagyják
Hőmérséklet és páratartalom szabályozás
Állandó hőmérsékletű méréstechnikai helyiségek
A páratartalom 45-60% között tartva
Kerülje a gépek vagy a napfény hősugárzását
Rezgéscsillapítás
Elszigetelni a bélyegzőberendezésektől és a nagy forgalmú zónáktól
Szereljen be passzív vagy aktív rezgéscsillapító rendszereket
Kerülje a közös alapozást dinamikus gépekkel
Kezelési óvintézkedések
Soha ne emelje fel nem támogatott középső helyzetből
Használjon több-pontos emelőszerkezeteket
Kerülje el a fémek gránit felületeken való ütését
Védje a széleket és a sarkokat szállítás közben
A gránit ridegsége kritikussá teszi az élvédelmet a mikrorepedések megelőzésében.
Ipari fájdalompontok megoldása
Fájdalompont 1 - Pontosságvesztés a telepítés után
A helytelen beállítás belső feszültséget okoz, amely lassan torzítja a geometriát.
Szabványosított munkafolyamat-előnyök: A stressz-{0}mentes telepítés megőrzi az eredeti gyártási pontosságot.
Fájdalompont 2 - Gyakori kalibrációs megszakítások
Az instabil környezet ismételt újrakalibrálást és gyártási leállást kényszerít ki.
Szabványosított munkafolyamat-előnyök: A környezeti szabályozás és az eltolódás figyelése jelentősen meghosszabbítja a kalibrációs ciklusokat.
Fájdalompont 3 - Nehéz nyomon követhetőségi megfelelőség
A hiányos dokumentáció megzavarja a tanúsítási és ellenőrzési folyamatokat.
Szabványos munkafolyamat-előnyök: A teljes{0}}folyamat-ellenőrzési feljegyzések biztosítják a metrológiai nyomon követhetőséget.
A szabványos gránitmetrológiai rendszerek ideális felhasználói
Ez a munkafolyamat különösen értékes:
Országos metrológiai laboratóriumok
Harmadik felek{0}}ellenőrző ügynökségek
Repülési alkatrészvizsgáló központok
Félvezető berendezések gyártói
Precíziós gépgyártók
Kutatóintézetek és egyetemek
Következtetés: A precíziós stabilitás egy mérnöki rendszer
Az ultraalacsony{0}}pontosságú sodródás elérése nem csak az anyagminőségen múlik. Rendszeres ellenőrzést igényel a telepítés, a környezet stabilizálása, a kalibrálás tervezése és a megelőző karbantartás során.
A szabványosított hét-lépéses munkafolyamat megvalósításával a szervezetek teljes mértékben kiaknázhatják a gránit mérőeszközök - méretstabilitási előnyeit, amelyek biztosítják a hosszú-távú pontosságot, csökkentik a kalibrálási gyakoriságot és fenntartják a nemzetközi nyomon követhetőségi megfelelőséget.
A nagy precíziós{0}}iparágakban a stabilitás a termelékenység.
