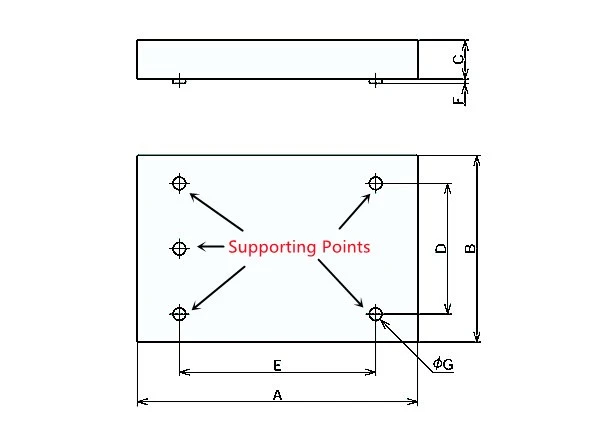

Gránit felületi lemez az ASME szerint

A felületi lemezek különféle gránitfajtákból készülnek – masszívak, merevek és kemények. A felső munkafelület lapos és sima, hogy kritikus referenciafelületet biztosítson számos méretméréshez. A felületi lemezek minőségét évtizedek óta szabványosították a GGG-P-463c Szövetségi specifikáció révén. Ezt a dokumentumot 2013-ban inaktívvá tették, amikor megjelent az ASME B89.3.7 szabvány. A GGG-P-463c tartalmának nagy része, beleértve a szabványos osztályzatokat és a tűrésértékeket, változatlan maradt, és átkerült az új szabványba.

Pontossági előírások

Ennek a műszaki közleménynek a középpontjában a felületi lemezek síksága áll, amely a felületi lemezek legfontosabb metrológiai jellemzője, és idővel rutinszerű kalibrálásnak vetik alá. Az ASME B89.3.7 szabványnak megfelelően két különálló síkossági jellemző van, amelyek fontosak: a teljes síkság, amely a teljes munkafelületet lefedi, és a síkság helyi változása, amelyet ismételt leolvasásnak is neveznek. A síkság helyi eltérése a felületi lemez kisebb területére vonatkozik, és ezért mindig kisebb a síkosság tűrése, mint az általános síkság. Mindkét jellemzőre ugyanaz a síkosság definíció vonatkozik – ez a távolság két párhuzamos sík között, amelyek a lemez felületén található összes pontot tartalmazzák. A gyakorlatban a síkságot úgy értékelik, hogy pontokat mérnek a felületen, és meghatározzák a távolságot vagy tartományt a legmagasabb csúcstól a legalacsonyabb értékig.

Az ASME B89.3.7 szabványos tűrésosztályokat határoz meg a felületi lemezekhez. A legnagyobb pontosságú lemezeket Grade AA-nak nevezik, és gyakran megtalálhatók a kalibráló laboratóriumokban. A B fokozatú lemezek a legalacsonyabb pontosságú lemezek, és előfordulhat, hogy az üzletekben megtalálhatók. A közepes minőségű, A fokozatú lemezeket gyakran használják az ellenőrzési területeken. A felületi lemezeket jellemzően szokásos méretekben és szabványos minőségek szerint gyártják. A vásárlók megrendelhetik a szükséges méretű és minőségű tányért. Az alábbi táblázat felsorolja az ASME B89.3.7 szabványban meghatározott három különböző fokozat teljes síkságának tűrésértékeit és a laposság helyi eltéréseit.

Kalibrálás és ellenőrzés

A gyakorlatban mind az általános síkságot, mind a síkság helyi változását egy felületi lemezen kell kalibrálni. A kalibrálás a felületi lemez két különböző tűrésértéknek való megfelelésének ellenőrzésével történik. Szükség esetén a felületi lemez síkságának beállítását – jellemzően helyszíni átlapolást – a szükséges szaktudással és szerszámokkal rendelkezők végezhetnek.

Az általános síkságot gyakran lézeres interferométerrel, autokollimátorral, elektronikus szintezővel vagy mester egyenes éllel és indikátorral ellenőrzik. Mindezen módszerek esetében egy sor mérési vonalat készítenek a felületi lemezen, majd a vonalakat kombinálják a teljes síkság háromdimenziós elemzésével.

A laposság vagy az ismétlődő leolvasás helyi eltéréseit általában az úgynevezett ismételt leolvasási mérőeszközzel ellenőrzik. Ennek a mérőműszernek egy kis hárompontos talpa van, amely egy negyedik érintkezési ponttal ellátott forgószakaszhoz kapcsolódik. Egy indikátort használnak a negyedik pont alaphoz viszonyított függőleges mozgásának mérésére. Az ismételt leolvasási mérőeszközt manuálisan körbehúzzák a felületi lemezen, és a mért lokális lapossági eltérés az indikátor mozgásának tartománya.

Tűrések a közös méretű gránit felületi lemezekhezaz ASME B89.3 szerint.7-2013
